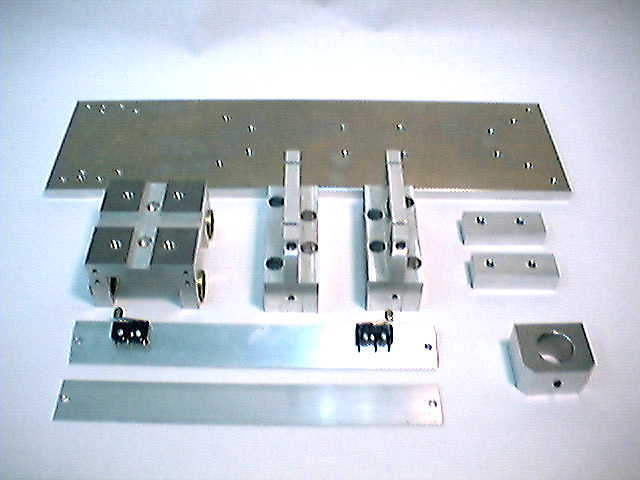

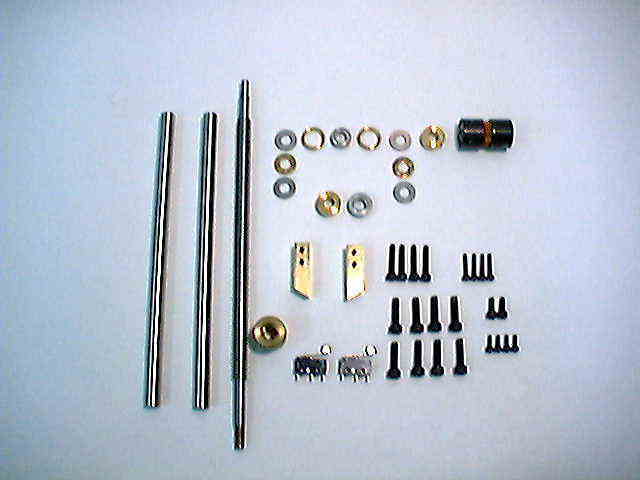

本製品は、付属の加工図面を元に機械加工し、組み上げることにより参考写真のようなスライドテーブルを製作できる部材セットです。部材セットは写真1に示すアルミ合金部材及び写真2に示すその他の機械加工部品、ベアリング、送りネジ、送りナット、組み立て用ボルト、マイクロスィッチ等によって構成されております。(セット内容参照)
[加工訓練のテーマとして]
機械部品は、いろいろな機械加工工程を経て製作されます、本セットには、加工図面が付属されているため基礎的な切削加工を習得する上の訓練テーマとして利用が可能です。素材外形形状を削りだすフライス加工は終了させてあり、またベアリング用ハウジング、スラストベアリング用カラー、ボールベアリング用ストップカラー等の小部品は、全て完成品となっています。(素材としても供給可能)
[部材は、単品にて供給]
加工時の不良等により部品が完成できなくなった場合は、どの部材も単品価格にて供給いたします。
[各種モータが取付可能]
加工図の寸法で加工組み立てを行った場合、モータマウント用スペーサを利用してステッピングモータ、インダクションモータ、スピードコントロールモータ、トルクモータ等の各種モータの軸芯と送り用台形ネジの軸芯とが一致するように設計してあります。また、付属のフレキシブルカプリングで直結できます。
[組立後は、制御学習に利用]
テーブルのストロークエンド部用に、マイクロスィッチが付属されていますが、その他センサー等を取り付ける事によりプログラマブルコントローラ等の制御学習用の負荷装置として利用できます。また、送りネジ前端にロータリーエンコーダーの取付けも可能です。
[実験装置の一部として]
このテーブルを2台組み合わせてX−Yテーブルを構成したり、Z軸に利用したり各種の実験装置の一部として利用できます。部品名 | 材質または、型番 | 寸法 | 数量 | 追加加工〔要=◎ 不要=×) |
1,テーブルベース | A5052 | 8 x 100 x 346 | 1 | ◎ BT |
2,ガイドロッドベース | A5052 | 30 x 55 x 79 | 2 | ◎ FBTまたは M |
3,テーブル | A5052 | 36 x 60 x 70 | 1 | ◎ FBTまたは M |
4,送りナットホルダー | A5052 | 20 x 32 x 38 | 1 | ◎ FBTまたは M |
5,リミットスィッチ 取付板1 |
A6063 | 2 x 196 x 25 | 1 | ◎ B |
6,リミットスィッチ 取付板2 |
A6063 | 2 x 196 x 25 | 1 | ◎ B |
7,送り用ネジ | S45C | 30度台形P=2 L=246 | 1 | ◎ LF |
8,送り用ナット | BC6 | 30度台形 P=2 | 1 | × |
9,ガイドロッド | SUS303 | φ10 x 196 | 2 | ×(△ L) |
10,スラストストッパー | BSBM | 1 | ×(△ LBT) | |
11,スラストベアリング | NMB T-1570 |
|
2 | |
12,ボールベアリング | NMBL- 1470ZZ |
|
1 | |
13,ベアリング ストップカラー |
BSBM | |
2 | ×(△ L) |
14,フランジ付 ベアリング |
NMBLF- 1470ZZ |
|
1 | |
15,ロックカラー | BSBM | 1 | ×(△ LBT) | |
16,モータマウント スペーサ |
A5052 | 12 x 18 x 50 | 2 | ◎ B |
17,フレキシブル カップリング |
NBK MSF20 φ6−φ6 |
1 | モーター軸径合わせ | |
18,ソリッドベアリング | NTN RML-1010 | 4 | ||
19,ソリッドベアリング ホルダー |
BSBM | 4 | ×(△ L) | |
20,リミット用ドッグ | BSB | 10 x 10 x 35 | 2 | ◎ FB |
21,リミットスィッチ | OMRON SS-10GL2 |
2 | ||
22,組立て用ネジ | capボルト | 5 x 30 | 8 | |
4 x 20 | 4 | |||
4 x 10 | 2 | |||
3 x 15 | 4 | |||
3 x 8 | 4 | |||
ナベビス | 2 x 12 | 4 | ||
ナット | M2 | 4 | ||
23,組立、加工図面 |
1 冊 | (注1)CAD図可 (DWG、DXF) |
